หลังจากลองโหลดโมเดลสามมิติมาพิมพ์เมื่ออาทิตย์ก่อน ตอนนี้ก็คิดว่าอยากลองขึ้นโมเดลเองดูบ้าง จึงคิดว่าจะลองจากอะไรที่เป็นรูปเรขาคณิตง่ายๆ
เพื่อให้เข้ากับห้องวิจัย Theory Research Group ก็เลยมาลงที่รูปของกราฟ โดยเป็นกราฟตัวนึงที่น่าสนใจ เรียกว่า Petersen graph เป็นกราฟรูปห้าเหลี่ยม ที่มีดาวห้าแฉกอยู่ข้างใน
หน้าตาของกราฟก็เป็นรูปร่างแบบนี้
ตอนวาดก็ลองใช้
Tinkercad ซึ่งเป็นทูลออนไลน์ ก็ใช้ง่ายดี โมเดลกราฟที่สร้าง ใช้แค่ทรงกระบอก กับ ทรงกลมมาต่อๆ กัน ด้วยมุมที่เป็นเลขจากการคำนวณ และทุกอย่างอยู่ในระนาบเดียวกัน ทำให้วางสิ่งต่างๆ ได้ง่าย

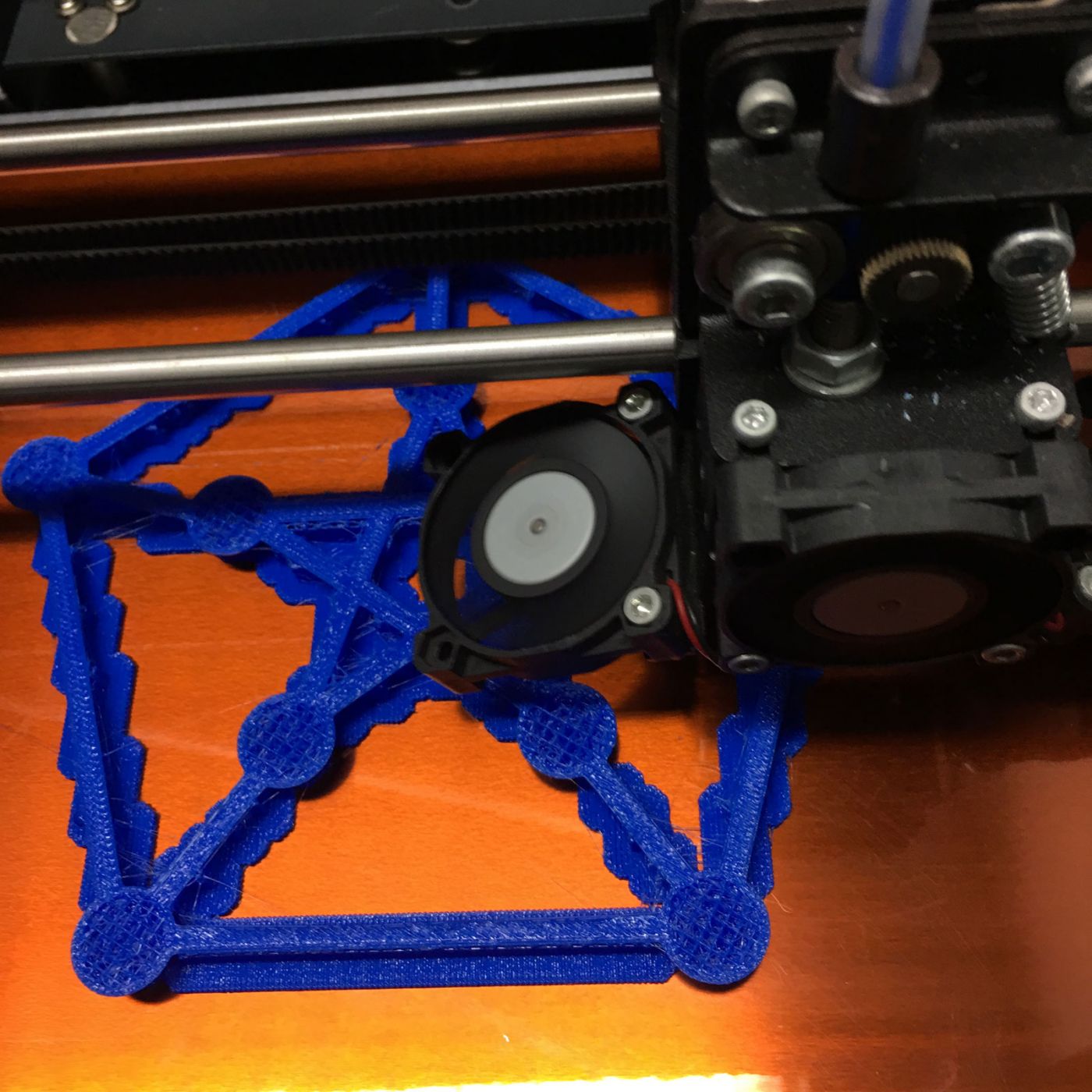

ขณะที่กำลังพิมพ์

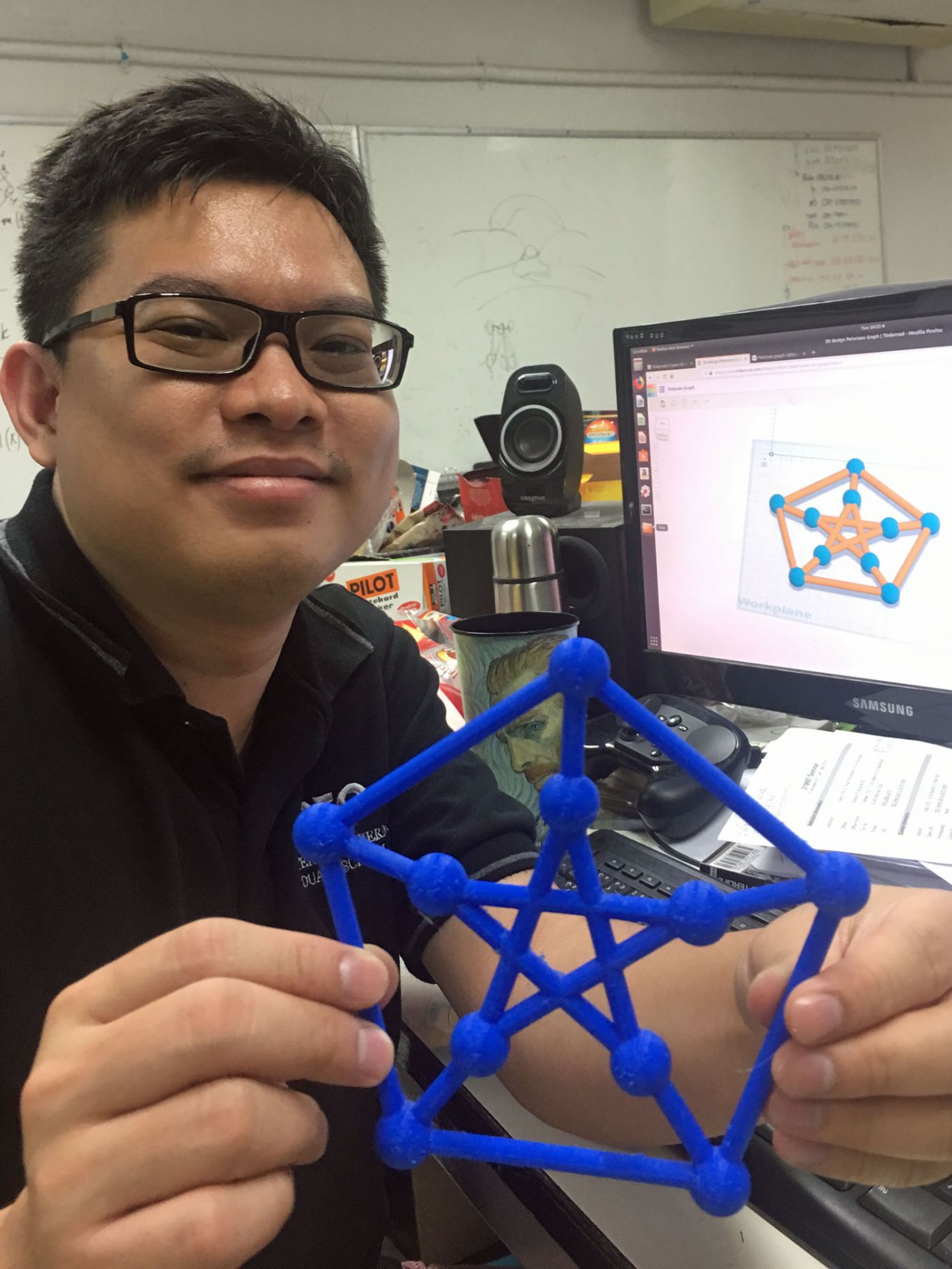

ผลงานออกมาหน้าตาแบบนี้
![](//c.min.ms/t/h150/member/c/30/30338/pagegallery/1519130251/e15cd746.jpg)
จากการทดลองครั้งนี้ พบว่า
การที่รูปทรงแทบจะไม่ติดฐานเลย (ตรงก้าน หรือ edge ของกราฟ มีช่องว่างกับฐานเยอะมาก, ส่วนตรงโหนดก็เป็นทรงกลมอีก) ทำให้เสียเวลาพิมพ์ support* รวมถึง raft* ซึ่งกว่าจะเริ่มพิมพ์ชิ้นงานจริงๆ ก็ปาไปเกือบชั่วโมงแล้ว (ชิ้นนี้ใช้เวลาพิมพ์ทั้งหมดประมาณ 3-4 ชั่วโมง)
รูปนี้ ถ้าแบ่งครึ่งแล้วพิมพ์ทีละครึ่ง ก็จะประหยัดเวลาไปได้เยอะมาก และไม่ต้องพิมพ์ support ให้ต้องมาแงะกันอีก แล้วค่อยนำมาต่อกันทีหลัง น่าจะทำให้ชิ้นงานออกมาดีกว่านี้
*support คือ ส่วนที่รองรับโครงสร้างที่ลอยจากฐาน พิมพ์เสร็จแล้วค่อยแกะออกจากชิ้นงาน
raft คือ ส่วนที่เป็น "แพ" เพื่อให้ชิ้นงานยึดกับฐานได้มั่นคง
